一、项目概述：

         在项目现场，有一台德国Festo的阀岛，阀岛为PROFIBUS DP从站。项目现场的主控制系统采用施耐德品牌PLC，该PLC仅支持Ethernet/IP工业以太网通信协议，为Ethernet/IP主站设备。两端设备因为协议不一致不能直接接入。

二、解决方案：

        为实现现场阀岛设备与主控制系统的无缝对接，可使用我公司的PCTG-9015H型PROFIBUS DP从站转Ethernet/IP协议转换网关做桥梁进行连接，满足应用需求。

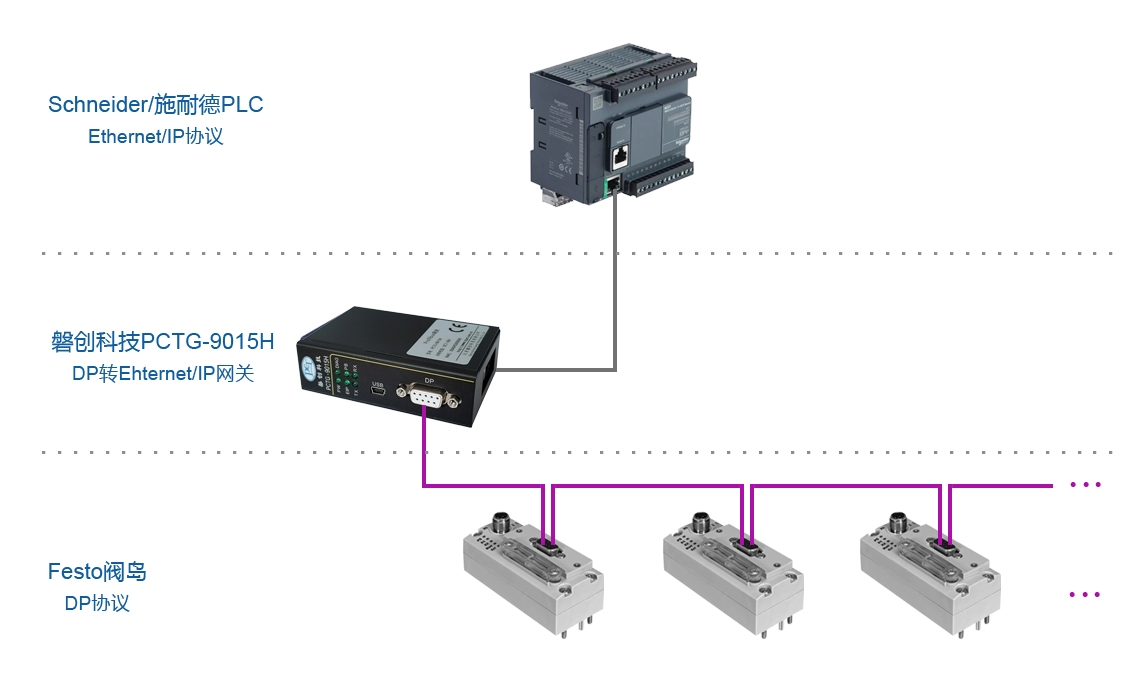

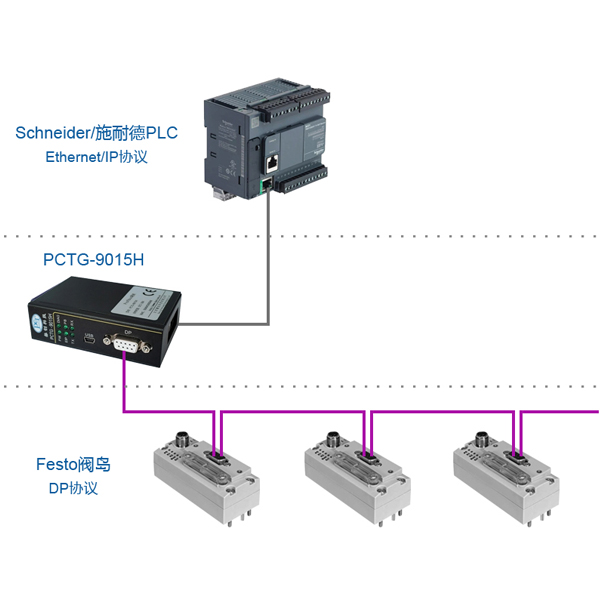

三、 此项目的应用模式：

四、组态festo阀岛：

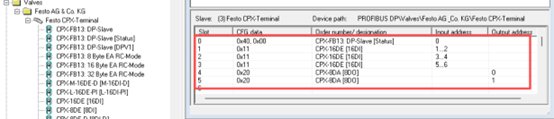

        1、使用组态软件导入阀岛的GSD文件，组态节点状态、48路DI、16路DO数据。

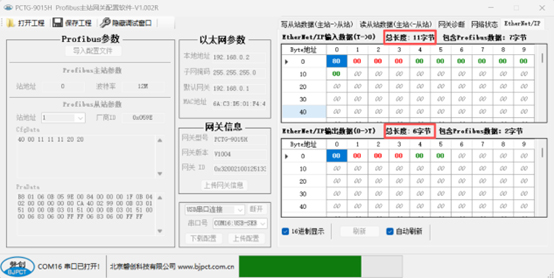

        2、将组态文件通过PCTG-9015H的配置软件下载到网关。下载后将得到Ethernet/IP通信的数据长度。

五、在施耐德的PLC组态软件中配置PCTG-9015H：

        1、打开施耐德机械专家软件（本案例使用的是V2.2版本），安装PCTG-9015H的EDS文件。

        2、添加Ethernet/IP协议。

        3、右击EIP协议添加PCTG-9015H网关。

        4、配置PCTG-9015H的IP地址。

        5、配置Ethernet/IP通信数据长度，编译项目并下载到PLC。
