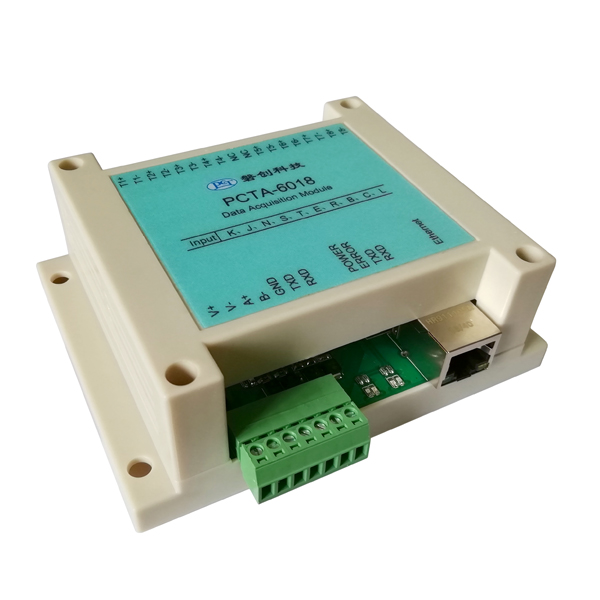

此款数据采集模块内置8通道24位ADC，并内置冷端补偿温度传感器。热电偶模拟信号由ADC转换为数字信号并经冷端补偿后，通过ModBus网络传输给PLC、计算机等主机，实现热电偶的分布式采集。

        采集模块提供RS485、RS232和以太网三种通信接口。RS485、RS232支持Modbus协议，并作为Modbus网络的从站使用；以太网支持ModbusTcp协议，作为ModbusTcp服务器，最多可同时允许8个客户端的连接。RS485、RS232在模块内部为同一个串口硬件，不能同时使用RS485、RS232接口。

        模块内部电源、通信接口、信号输入三端磁耦隔离，有效应对工业现场的各种干扰。用户可通过设置内部寄存器实现K、J、N、S、T、E、R、B、C、L共10种热电偶的输入。

        性能指标：

    （1）输入电压：DC7至36V，具备反接、过压、过流、过热保护功能。

    （2）功率消耗：1.5W。

    （3）通信接口：RS485串口、RS232串口、以太网接口。

    （4）抗干扰性能：电源和通信接口具备抗600W雷电、浪涌能力。模拟输入具备50V 的过压保护。

    （5）串口波特率：支持1200、2400、4800、9600、14400、19200、38400、56000、57600、115200bps。

    （6）串口格式：8位数据位，校验位、停止位可设置。

    （7）温度测量范围：

         K型：-270至1370℃；        J型：-210至1250℃；        N型：-200至1100℃；           S型：-50至1760℃；

         T型：-260至400℃；          E型：-270至1000℃；       R型：-50至1760℃；              B型：0至1820℃；

         C型：0至2320℃；             L型：-200至800℃。

    （8）采样频率：10Hz，如需其它采样率请咨询。

    （9）工作温度：-40至85℃。

    （10）工作湿度：5%~95%（25℃时），无凝结。

    （11）外形尺寸：116*90*40mm（长宽高）。

    （12）安装方式：标准DIN35mm导轨或固定钉安装 。

    （13）重量：约120g。

     产品优势：每个通道支持单独配置量程（8个通道可设置为不同的量程）。

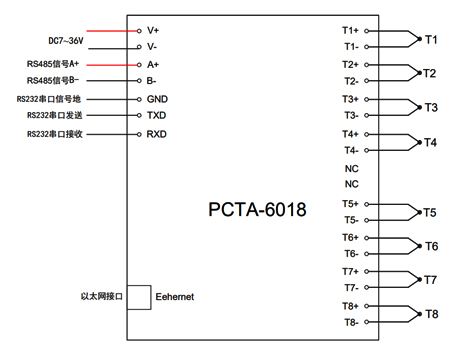

    PCTA-6018热电偶采集模块接线图
