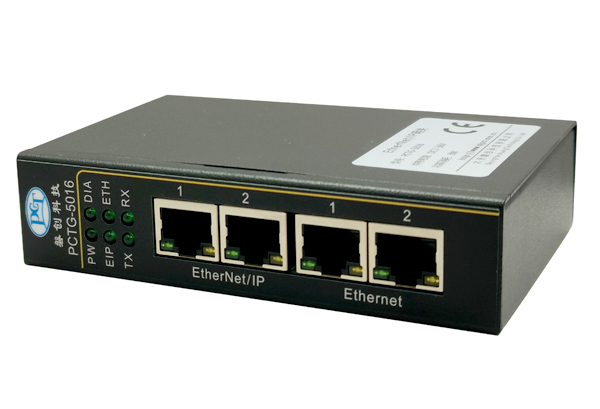

此款以太网协议转换网关实现Ethernet/IP和Ethernet（以太网）之间的双向数据转换备。在Ethernet侧支持标准的MdobusTCP通讯协议和自由协议。

       ModbusTCP通讯协议的客户端或服务器设备（如：仪表、传感器、PLC、PC机等）可通过本网关与Ethernet/IP总线上的主站设备（如：ab公司 ControlLogix系列PLC）进行数据交换。网关在Ethernet/IP总线侧工作在从站模式，在ModbusTCP侧工作在服务器或客户端模式均可。

       用户自定义协议的以太网设备可通过本网关连接到Ethernet/IP主站。在自由协议模式下支持以太网的TcpServer、TcpClient、UDP三种连接方式， 最多可以提供8个以太网设备的连接，每个连接可单独设置连接模式（TcpServer、TcpClient、UDP）。

    （1）以太网侧支持标准ModbusTCP协议和自由协议，自由协议支持TcpServer、TcpClient、UDP三种工作模式。
    （2） ModbusTCP协议支持服务器和客户端两种模式，ModbusTCP支持01、02、03、04、05、06、15、16等常用Modbus功能码。
    （3）以太网两个RJ45接口，内置交换机。
    （4）网关作ModbusTCP服务器时，支持最多8个ModbusTCP客户端连接。
    （5）网关作ModbusTCP客户端时，支持最多访问8个ModbusTCP服务器或同一个服务器的8个单元。
    （6）自由协议模式下最多可以提供8个以太网设备的连接，可单独设置连接模式。
    （7）Ethernet/IP两个RJ45接口，内置交换机。
    （8）Ethernet/IP从站 (adapter)协议，最大支持6个显示连接、2个隐式IO连接。
    （9）Ethernet/IP的RPI参数最小支持1ms。
    （10）Ethernet/IP、以太网、电源三端电气隔离，并且三个端口具备抗600W雷电、浪涌能力。
    （11）电源输入范围宽，并具备反接、过压、过流、过热保护功能。
    （12）具备LED 状态指示灯，方便用户查看状态。
    （13）内置独立看门狗，增强设备抗干扰能力。
    （14）供电电压：DC7V～36V（也可通过USB配置接口供电）。
    （15）外形尺寸(L×W×H)：115×75×28mm。
    （16）提供导轨(DIN Rail)安装方式。

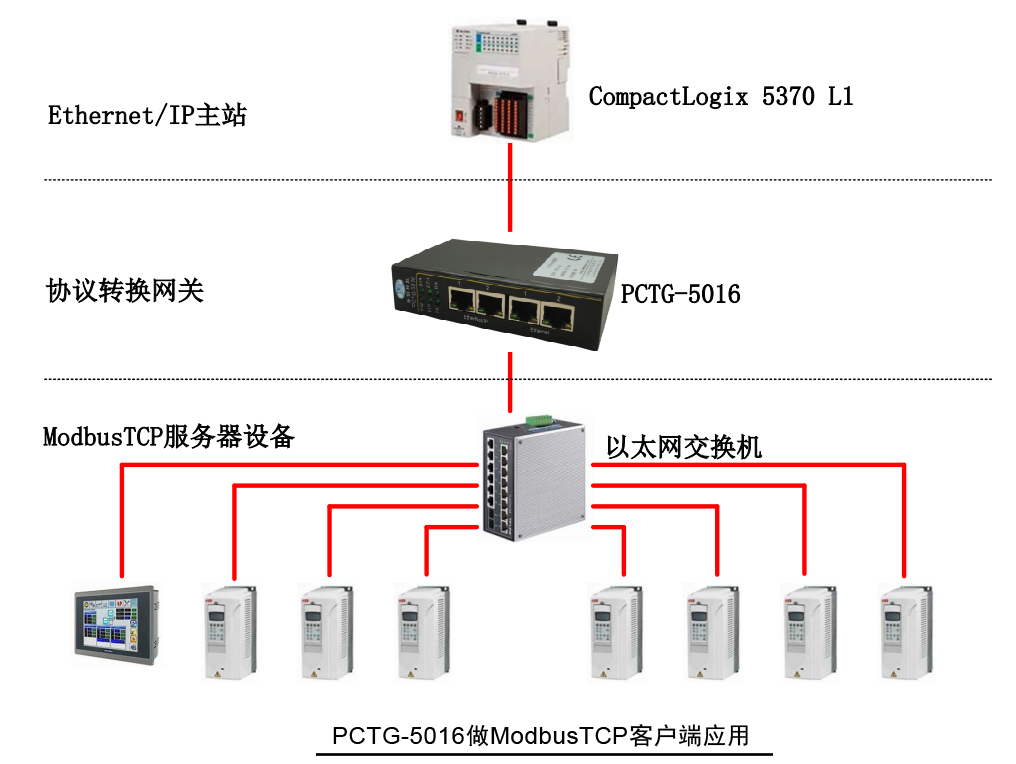

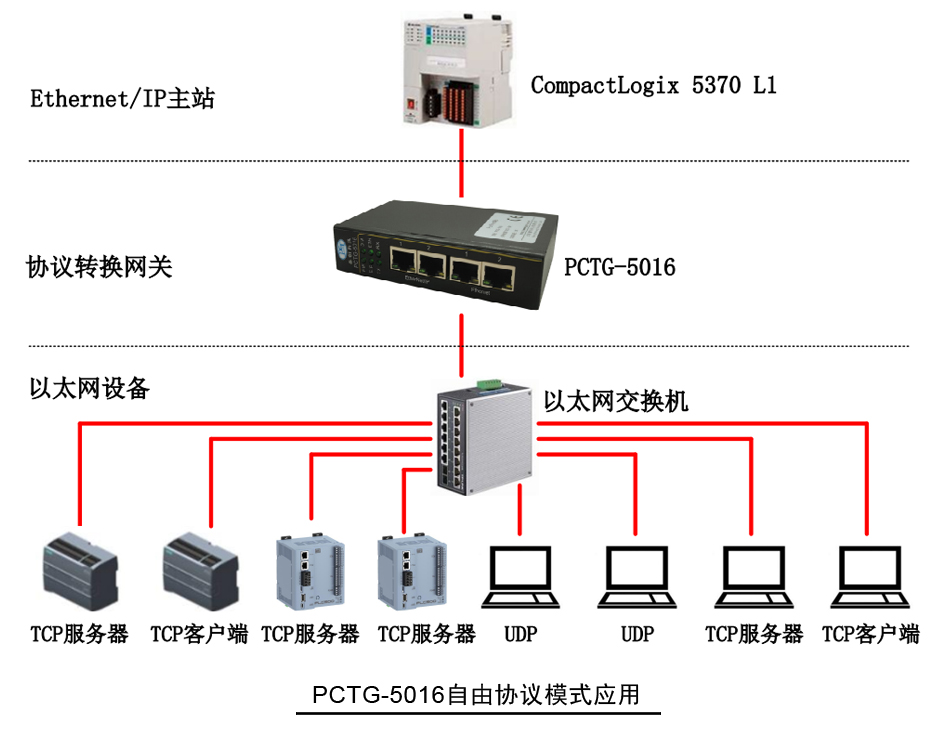

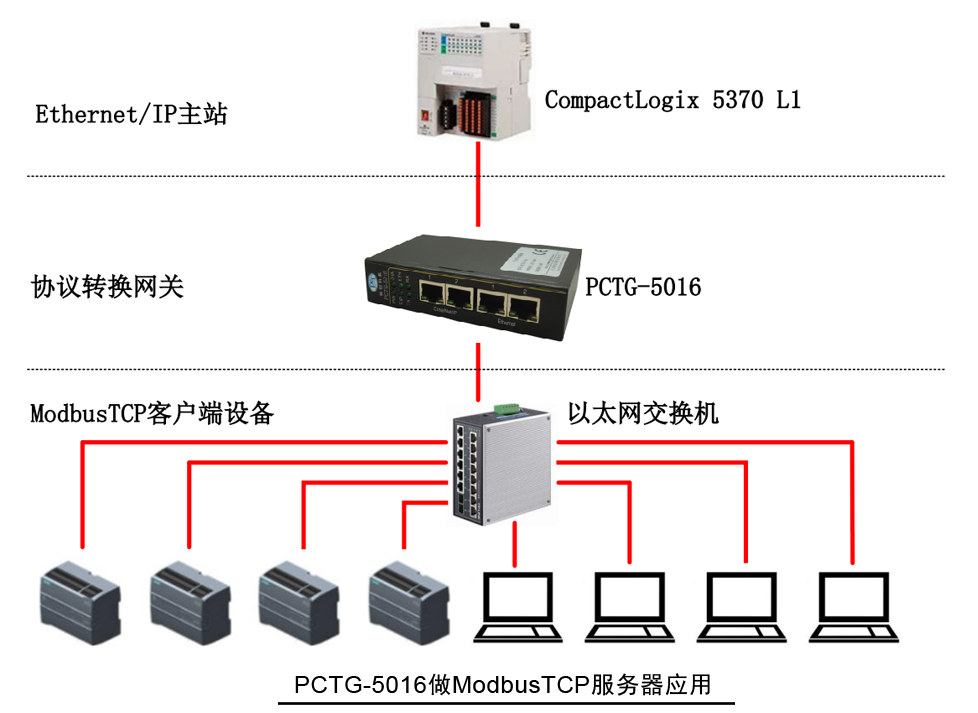

    PCTG-5016以太网协议转换器的应用模式
