此款耦合器（Coupler）是一种将PROFINET和EtherNet/IP两种工业以太网总线进行转换的设备，可将支持EtherNet/IP主站协议的PLC（如：ab公司 ControlLogix系列）与支持PROFINET主站协议的PLC（如：西门子S7-300/400，S7-1200）进行数据交换。网关在PROFINET总线侧工作在从站模式，在EtherNet/IP侧工作在从站模式。

    （1）使用PROFINET专用芯片。
    （2）支持PROFINET RT (I/O device)协议。
    （3）以太网侧速率10/100M自适应。
    （4）EtherNet/IP侧两个RJ45接口，内置交换机；最大支持6个显示连接、2个隐式IO连接； RPI参数最小支持1ms。
    （5）PROFINET侧两个 RJ45接口，内置交换机；支持PROFINET RT (I/O device)协议；速率为10/100 Mbps, Auto MDI/MDIX。
    （6）供电电压：DC7～36V（也可通过USB配置接口供电）。
    （7）PROFINET、EtherNet/IP、电源三端电气隔离，并且三个端口具备抗600W雷电、浪涌能力。
    （8）电源输入范围宽，并具备反接、过压、过流、过热保护功能。
    （9）具备LED 状态指示灯，方便用户查看状态。
    （10）内置独立看门狗，增强设备抗干扰能力。
    （11）提供导轨(35mm DIN Rail)安装方式。
    （12）外形尺寸(L×W×H)：115×75×28mm。
    （13）重量：约280g。

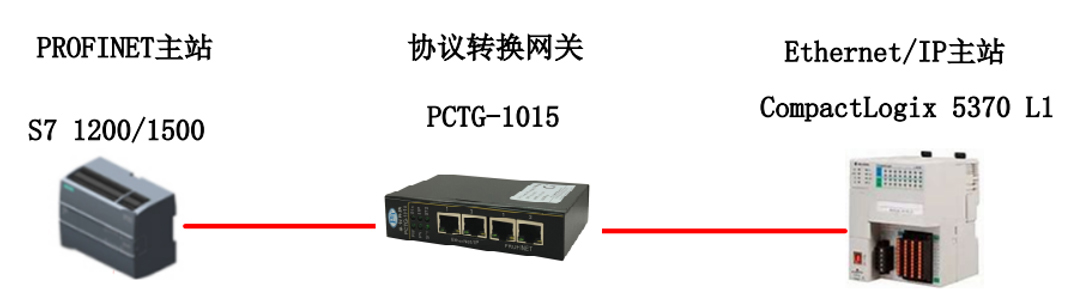

PCTG-1015产品应用
