此款PN协议转换网关是一种实现PROFINET和Ethernet（以太网）数据进行双向转换的设备。在Ethernet侧既支持标准的MdobusTCP通讯协议，也支持用户自定义通讯协议，即自由协议。

      ModbusTCP通讯协议的客户端或服务器设备（如：仪表、传感器、PLC、PC机等）可通过本网关与PROFINET总线上的主站设备（如：西门子S7-300/400，S7-1200/1500）进行数据交换。网关在PROFINET总线侧工作在从站模式，在ModbusTCP侧可工作在服务器或客户端模式。

      用户自定义协议的以太网设备也可通过本网关连接到PROFINET主站。在自由协议模式下支持以太网的TcpServer、TcpClient、UDP三种连接方式， 最多可以提供8个以太网设备的连接，每个连接可单独设置连接模式（TcpServer、TcpClient、UDP）。

    （1）使用PROFINET专用芯片。
    （2）支持PROFINET RT (I/O device)协议。
    （3）PROFINET侧两个RJ45接口，内置交换机；10/100 Mbps, Auto MDI/MDIX。
    （4）以太网侧两个RJ45接口，内置交换机，速率10/100M自适应。
    （5）以太网侧支持标准ModbusTCP协议和自由协议；支持TcpServer、TcpClient、UDP三种工作模式。
    （6）ModbusTCP协议支持服务器和客户端两种模式；支持01、02、03、04、05、06、15、16等常用Modbus功能码。
    （7）网关ModbusTCP侧作为服务器时支持最多8个ModbusTCP客户端连接。
    （8）网关ModbusTCP侧作为客户端时支持最多访问8个ModbusTCP服务器或同一个服务器的8个单元。
    （9）自由协议模式下最多可以提供8个以太网设备的连接，可单独设置连接模式。
    （10）ModbusTCP协议支持服务器和客户端两种模式；支持01、02、03、04、05、06、15、16等常用Modbus功能码。
    （11）供电电压：DC7～36V（也可通过USB配置接口供电）。
    （12） PROFINET、以太网、电源三端电气隔离，并且三个端口具备抗600W雷电、浪涌能力。
    （13）电源输入范围宽，并具备反接、过压、过流、过热保护功能。
    （14）具备LED 状态指示灯，方便用户查看状态。
    （15）内置独立看门狗，增强设备抗干扰能力。
    （16）提供导轨(35mm DIN Rail)安装方式。
    （17）外形尺寸(L×W×H)：115×75×28mm。
    （18）重量：约280g。

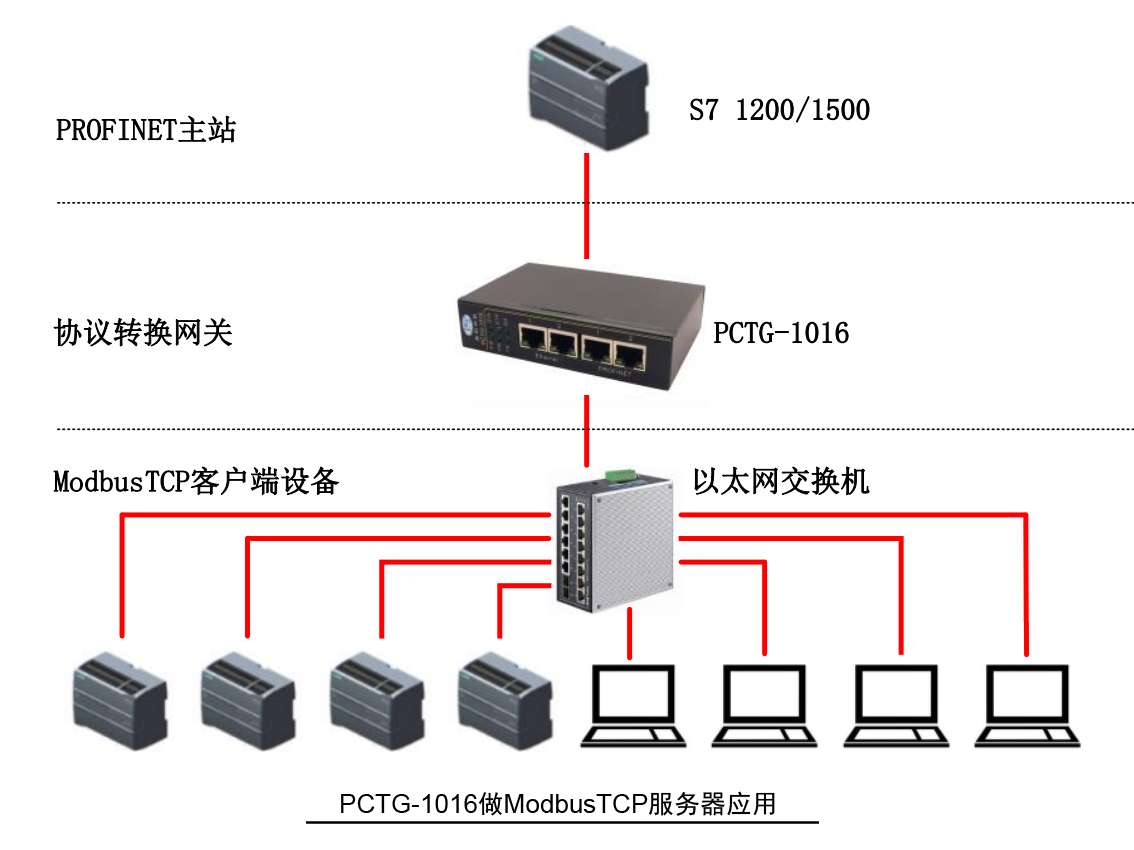

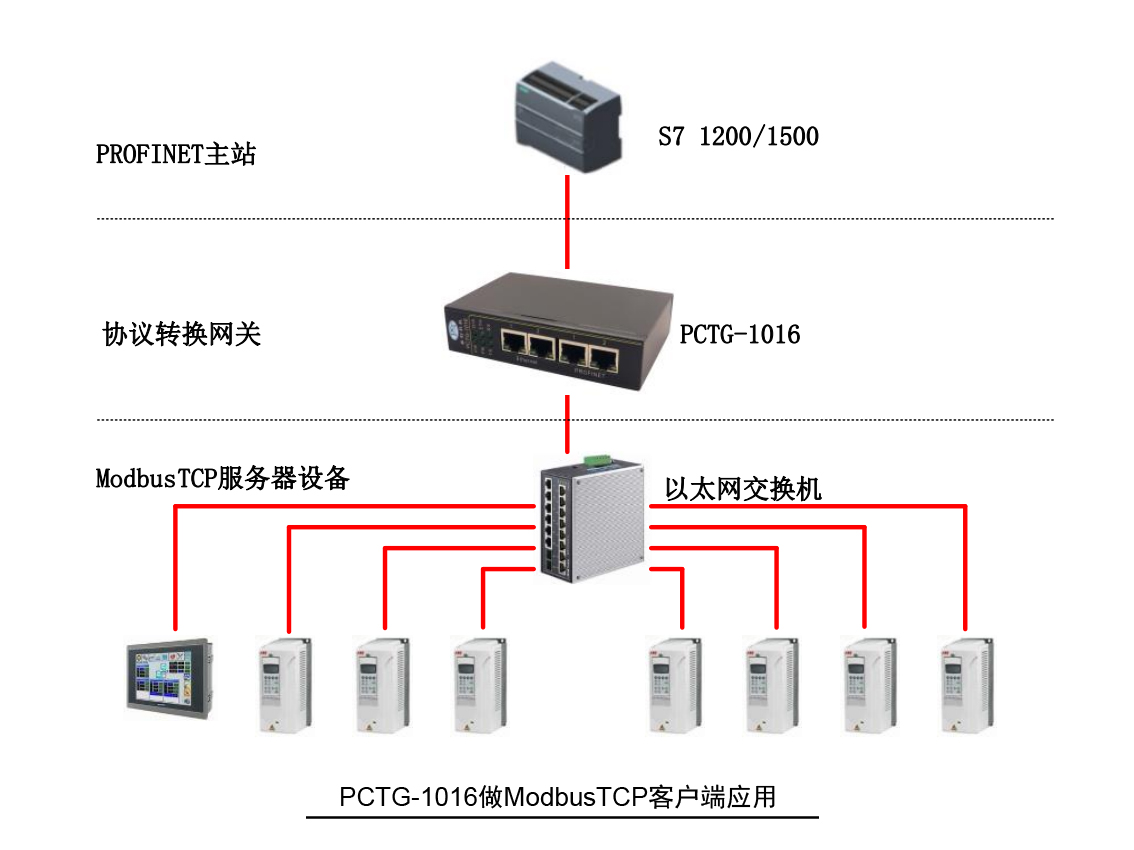

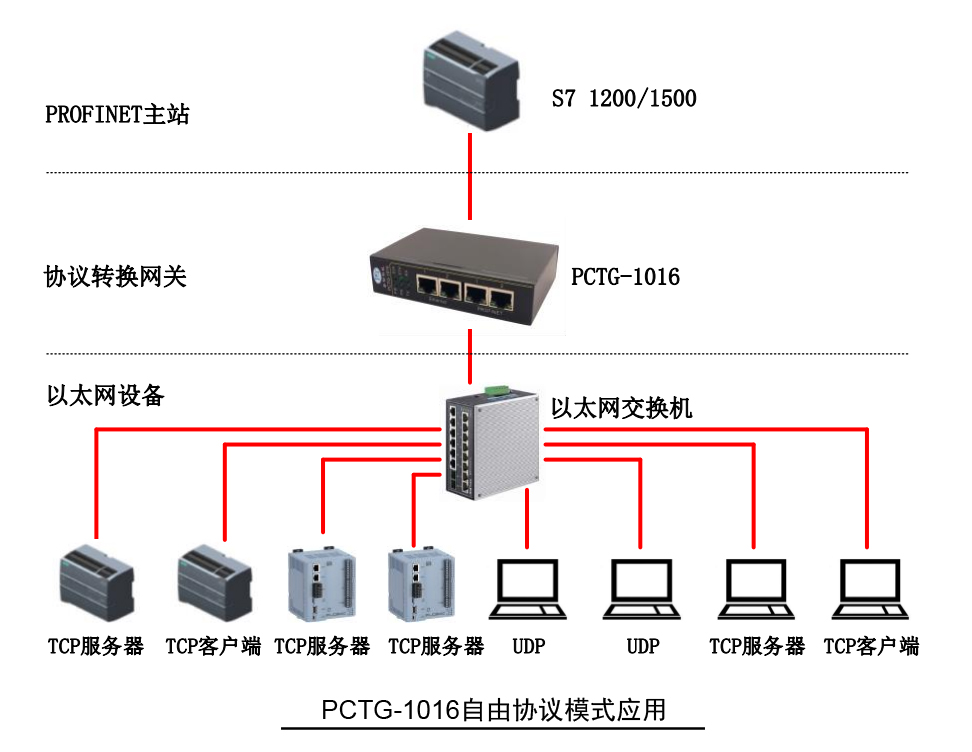

  PCTG-1016应用模式
